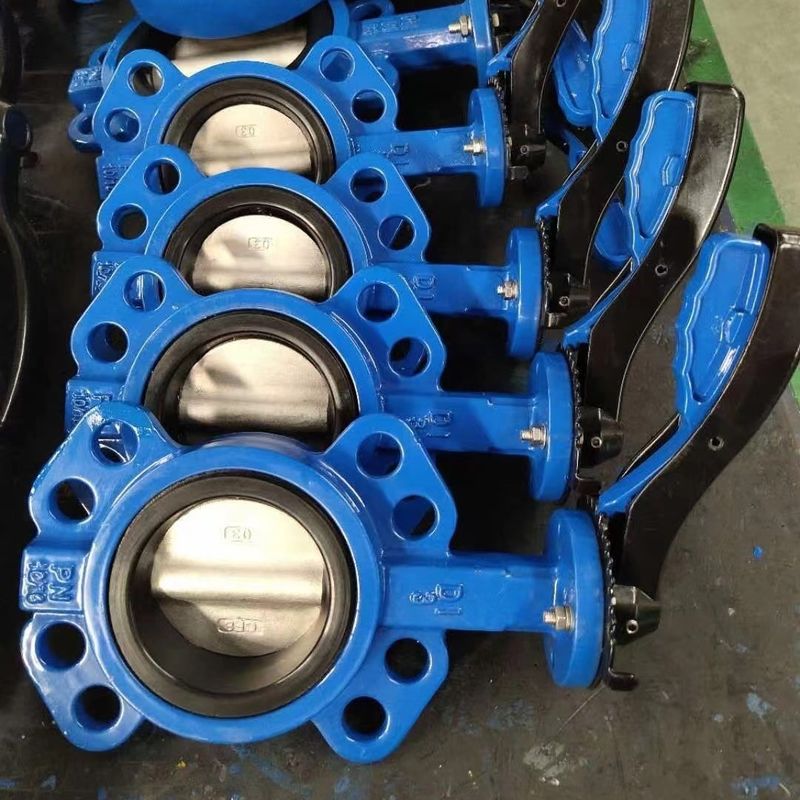

DN100 स्टेनलेस स्टील तितली वाल्व सभी प्रयोजन पीटीएफई और टिकाऊ क्लैंप के साथ विनाइल

DN100 स्टेनलेस स्टील तितली वाल्व बहुउद्देश्यीय पीटीएफई और टिकाऊ क्लैंप के साथ विनाइल तितली वाल्व


1परिचय
तितली वाल्व के तितली प्लेट पाइपलाइन के व्यास दिशा में स्थापित है। तितली वाल्व शरीर के बेलनाकार चैनल में,डिस्क के आकार की तितली प्लेट अक्ष के चारों ओर घूमती है, और घूर्णन कोण 0° और 90° के बीच है, और जब यह 90° तक घूमता है, तो वाल्व पूरी तरह से खुला होता है। यह वाल्व आम तौर पर क्षैतिज रूप से स्थापित होता है। तितली वाल्व संरचना में सरल है,आकार में छोटा और वजन में हल्का, और केवल कुछ ही भागों से बना है। और केवल 90 ° घूमने की जरूरत है जल्दी से खोलने और बंद कर सकते हैं, सरल संचालन, एक ही समय में वाल्व अच्छा द्रव नियंत्रण विशेषताओं है।जब तितली वाल्व पूरी तरह से खुली स्थिति में है, तितली प्लेट की मोटाई एकमात्र प्रतिरोध है जब माध्यम वाल्व शरीर के माध्यम से बहता है, इसलिए वाल्व द्वारा उत्पन्न दबाव गिरावट बहुत कम है,तो यह अच्छा प्रवाह नियंत्रण विशेषताओं है. तितली वाल्व की दो प्रकार की सील होती हैः लोचदार सील और धातु सील. लोचदार सील वाल्व, सील वाल्व शरीर में सेट किया जा सकता है या तितली प्लेट परिधि से जुड़ा हुआ है.

2वर्गीकरण
कार्य दबाव के अनुसार
(1) वैक्यूम तितली वाल्व। कामकाजी दबाव वायुमंडलीय कैलेंडर तितली वाल्व के मानक ढेर से कम है।
(2) कम दबाव वाला तितली वाल्व. नाममात्र दबाव PN <1.6MPa तितली वाल्व.
(3) मध्यम दबाव तितली वाल्व. नाममात्र दबाव PN 2.5 - 6.4MPa तितली वाल्व.
(4) उच्च दबाव डिस्क वाल्व. नाममात्र दबाव PN 10.0 - 80.0MPa तितली वाल्व.
(5) अल्ट्रा-हाई प्रेशर बटरफ्लाई वाल्व। नाममात्र दबाव पीएन> 100 एमपीए बटरफ्लाई वाल्व।
ऑपरेटिंग तापमान के अनुसार
(1) उच्च तापमान तितली वाल्व. t> 450 °C तितली वाल्व
(2) मध्यम तापमान के लिए डिस्क वाल्व।(3) कमरे के तापमान में तितली वाल्व।(4) कम तापमान के तितली वाल्व।(5) अल्ट्रा-लो-टेम्परेचर बटरफ्लाई वाल्व. t < 100 C बटरफ्लाई वाल्व
संबंध के अनुसार
(1)क्लैम्प किया हुआ तितली वाल्व
(2) फ्लैंज तितली वाल्व
(3)लग प्रकार का तितली वाल्व
(4) वेल्डेड तितली वाल्व

3. पैरामीटर
